กายวิภาคศาสตร์และความสำคัญของชุดฮับด้านหลัง

ที่ ชุดฮับด้านหลัง บ่อยครั้งที่องค์ประกอบที่ถูกมองข้าม แต่มีความสำคัญมีบทบาทสำคัญในประสิทธิภาพความปลอดภัยและพลวัตการขับขี่โดยรวมของยานพาหนะ มันทำหน้าที่เป็นการเชื่อมโยงที่สำคัญระหว่างล้อกับระบบช่วงล่างของยานพาหนะช่วยอำนวยความสะดวกในการหมุนของล้อในขณะที่รองรับน้ำหนักของยานพาหนะและส่งกำลังไปยังล้อในเพลาขับ ความเข้าใจอย่างถ่องแท้เกี่ยวกับการออกแบบฟังก์ชั่นปัญหาทั่วไปและการบำรุงรักษาเป็นสิ่งจำเป็นสำหรับผู้เชี่ยวชาญด้านยานยนต์และผู้ที่ชื่นชอบ

กายวิภาคศาสตร์และฟังก์ชั่น
ที่แกนกลางของมันชุดฮับด้านหลังเป็นชิ้นส่วนของวิศวกรรมที่ออกแบบมาเพื่อทนต่อแรงอันยิ่งใหญ่ ส่วนประกอบหลักของมันมักจะรวมถึง:
ฮับ: ส่วนที่หมุนส่วนกลางซึ่งล้อถูกยึด มันมีกระดุมล้อและหน้าแปลนติดตั้งสำหรับล้อ
ตลับลูกปืน (ตลับลูกปืน): สิ่งเหล่านี้อาจเป็นองค์ประกอบที่สำคัญที่สุดทำให้ฮับหมุนได้อย่างราบรื่นด้วยแรงเสียดทานน้อยที่สุด แอสเซมบลีฮับที่ทันสมัยมักจะรวมหน่วยแบริ่งที่ปิดผนึกไว้ล่วงหน้าและปลอดการบำรุงรักษา (มักเรียกว่า "หน่วยแบริ่งฮับ" หรือ "หน่วยฮับล้อ") ซึ่งรวมแบริ่งฮับและบางครั้งแหวนเซ็นเซอร์ ABS ลงในหน่วยเดียวที่สามารถเปลี่ยนได้ การออกแบบที่เก่ากว่าอาจมีตลับลูกปืนลูกกลิ้งเรียวด้านในและด้านนอกแยกต่างหากที่ต้องบรรจุเป็นระยะด้วยจาระบี
แบริ่งที่อยู่อาศัย/ข้อนิ้ว: ส่วนประกอบนี้เป็นที่ตั้งของตลับลูกปืนและให้จุดติดตั้งสำหรับส่วนประกอบช่วงล่าง (เช่นแขนควบคุม, ดูดซับแรงกระแทก) และคาลิปเปอร์เบรก
เซ็นเซอร์ ABS (ถ้ามี): ชุดประกอบฮับที่ทันสมัยจำนวนมากรวมเอาเซ็นเซอร์ ABS (ระบบเบรกป้องกันล็อค) และแหวนโทนเสียง เซ็นเซอร์นี้ตรวจสอบความเร็วของล้อให้ข้อมูลที่สำคัญไปยังโมดูลควบคุม ABS สำหรับการทำงานของเบรกและบ่อยครั้งสำหรับระบบควบคุมแรงฉุดและระบบควบคุมเสถียรภาพ
แผ่นป้องกันฝุ่น/แผ่นรอง: ปกป้องส่วนประกอบเบรกและชุดฮับจากสิ่งสกปรกเศษซากและความชื้น
เพลาน็อต (สำหรับเพลาขับ): ในยานพาหนะที่มีล้อหลังขับเคลื่อนน็อตเพลาขนาดใหญ่ยึดชุดฮับเข้ากับเพลาเพลาเพื่อให้มั่นใจได้ว่าแบริ่งที่เหมาะสม

ฟังก์ชั่นพื้นฐานของชุดฮับด้านหลังสามารถแบ่งออกเป็น:
รองรับน้ำหนักยานพาหนะ: มันมีส่วนสำคัญของภาระคงที่และแบบไดนามิกของยานพาหนะ
อำนวยความสะดวกในการหมุนของล้อ: ตลับลูกปืนแบบบูรณาการช่วยให้ล้อหมุนได้อย่างอิสระและราบรื่นด้วยแรงเสียดทานน้อยที่สุดทำให้การเคลื่อนที่ของยานพาหนะมีประสิทธิภาพ
การส่งแรงบิดของไดรฟ์ (สำหรับเพลาขับ): ในยานพาหนะล้อหลัง (RWD) และยานพาหนะทุกล้อ (AWD), ชุดประกอบฮับจะถ่ายโอนพลังงานการหมุนจากส่วนต่างผ่านเพลาเพลาไปที่ล้อ
การให้การติดตั้งสำหรับเบรก: ชุดฮับให้พื้นผิวการติดตั้งสำหรับใบพัดเบรก/ดรัม
การเปิดใช้งานการควบคุม ABS/Traction: เซ็นเซอร์ ABS แบบรวม (ถ้ามี) มีความสำคัญต่อการทำงานที่เหมาะสมของระบบความปลอดภัยของยานพาหนะที่ทันสมัย

ประเภทของชุดฮับด้านหลัง
การออกแบบชุดประกอบฮับด้านหลังอาจแตกต่างกันอย่างมีนัยสำคัญขึ้นอยู่กับการกำหนดค่าระบบขับเคลื่อนของยานพาหนะและประเภทช่วงล่าง:
ชุดประกอบฮับเพลาที่ไม่ขับเคลื่อน (เช่นเพลาล้อหลังขับเคลื่อนล้อหน้า): โดยทั่วไปแล้วจะง่ายกว่าซึ่งออกแบบมาเพื่อรองรับล้อและอนุญาตให้หมุนได้ พวกเขาไม่ส่งแรงบิดของไดรฟ์ พวกเขามักจะมีฮับและแบริ่งในตัว
ชุดประกอบฮับเพลาขับเคลื่อน (เช่นไดรฟ์ล้อหลังไดรฟ์ทุกล้อ): สิ่งเหล่านี้มีความแข็งแกร่งมากขึ้นออกแบบมาเพื่อทนต่อแรงที่เกี่ยวข้องกับการส่งกำลังเครื่องยนต์ไปยังล้อ โดยทั่วไปแล้วพวกเขาจะรวมหลุมเจาะแบบแยกเข้าคู่กับเพลาเพลา

ภายในหมวดหมู่เหล่านี้จะมีการเปลี่ยนแปลงตามการออกแบบแบริ่ง:

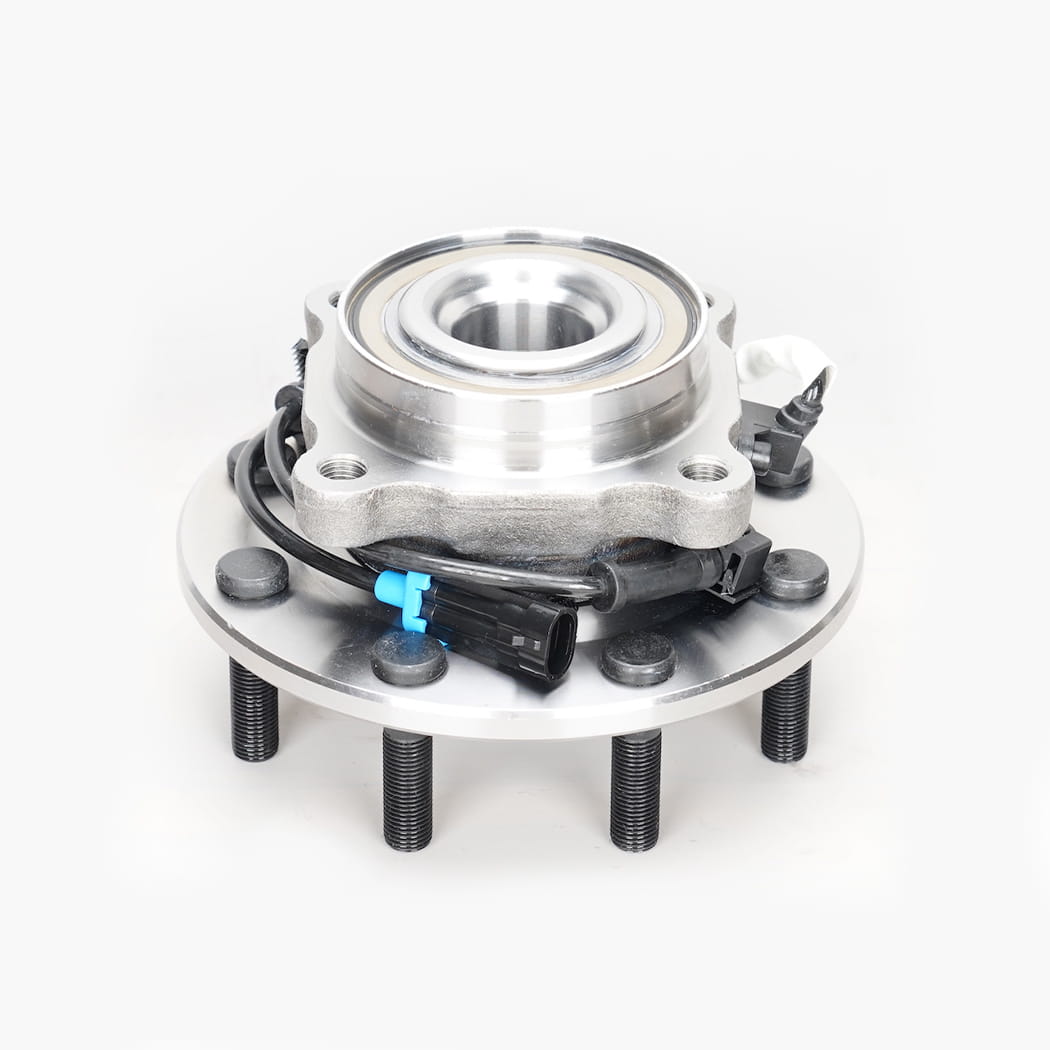

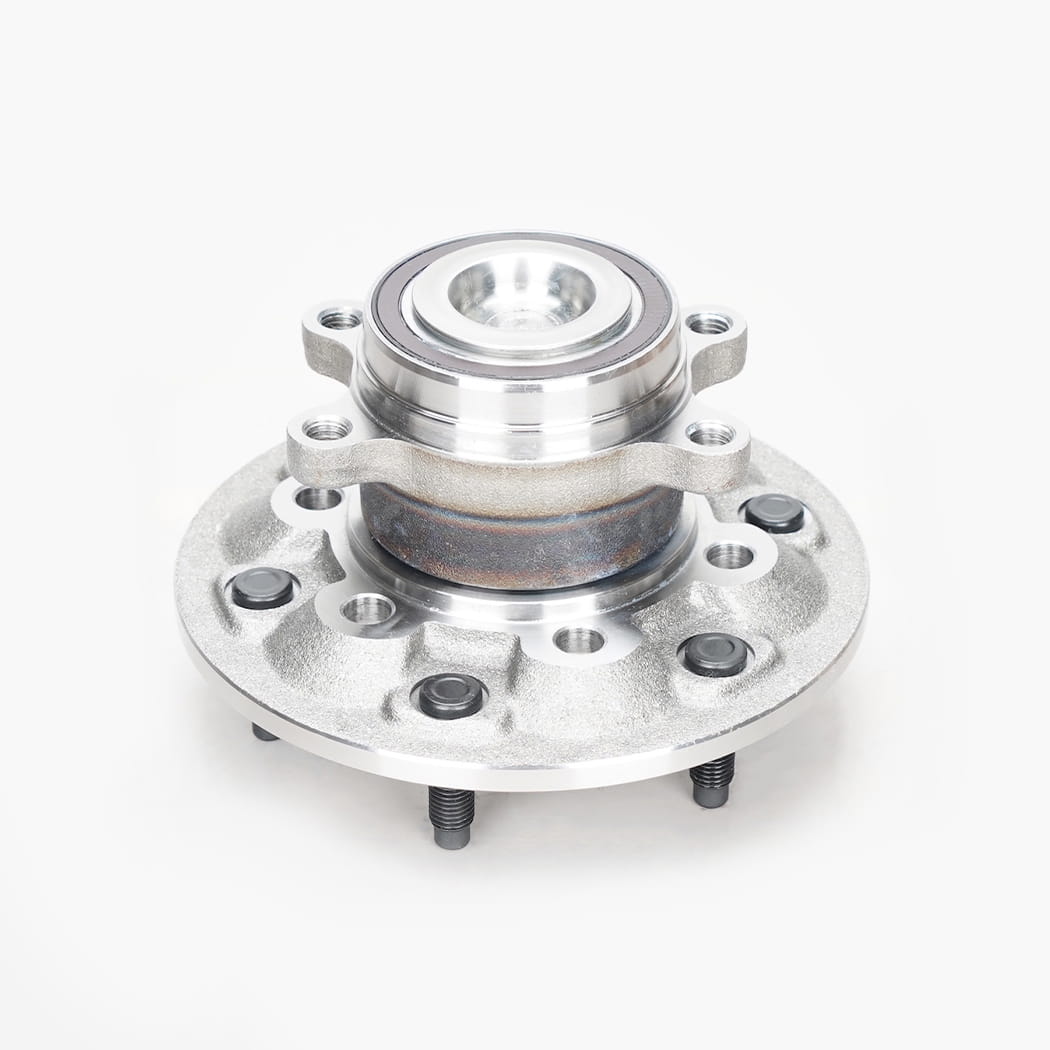

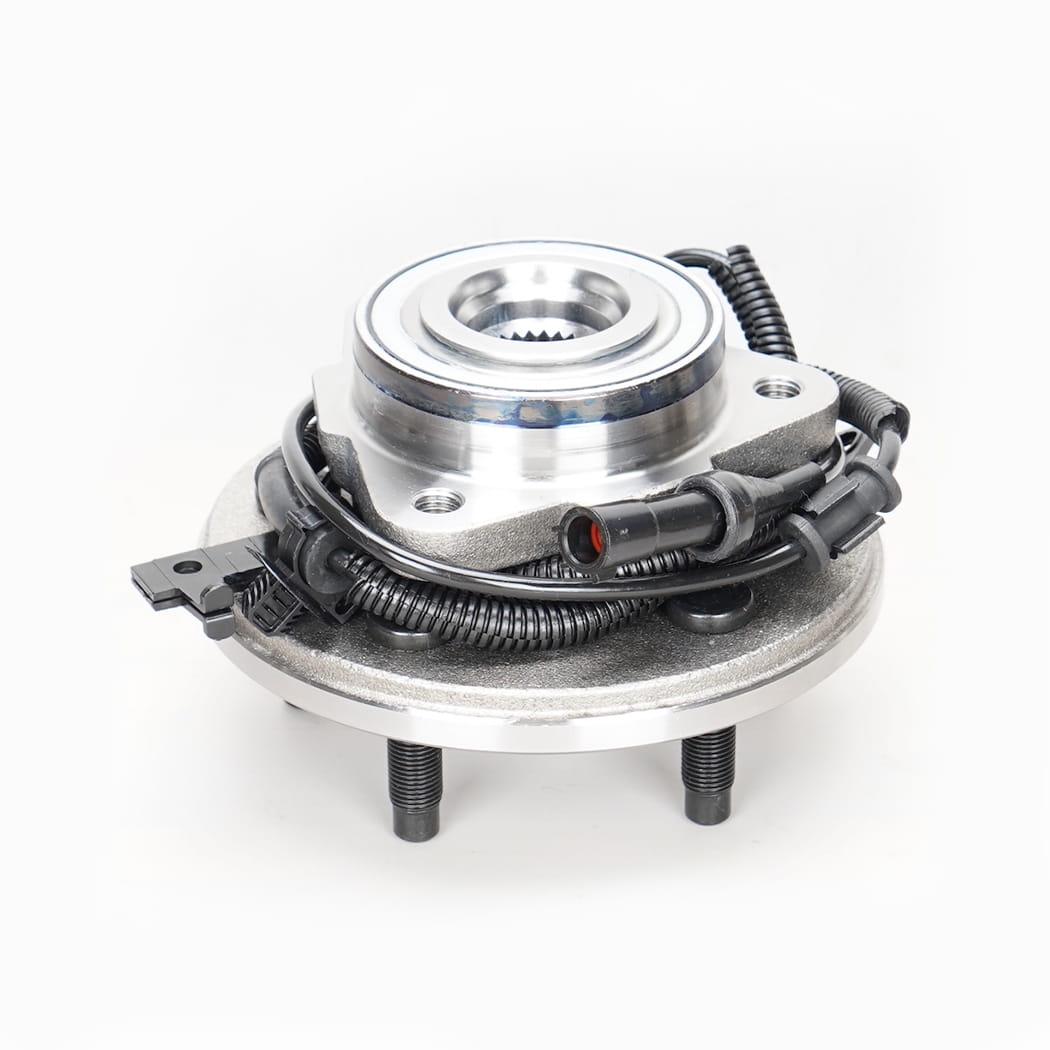

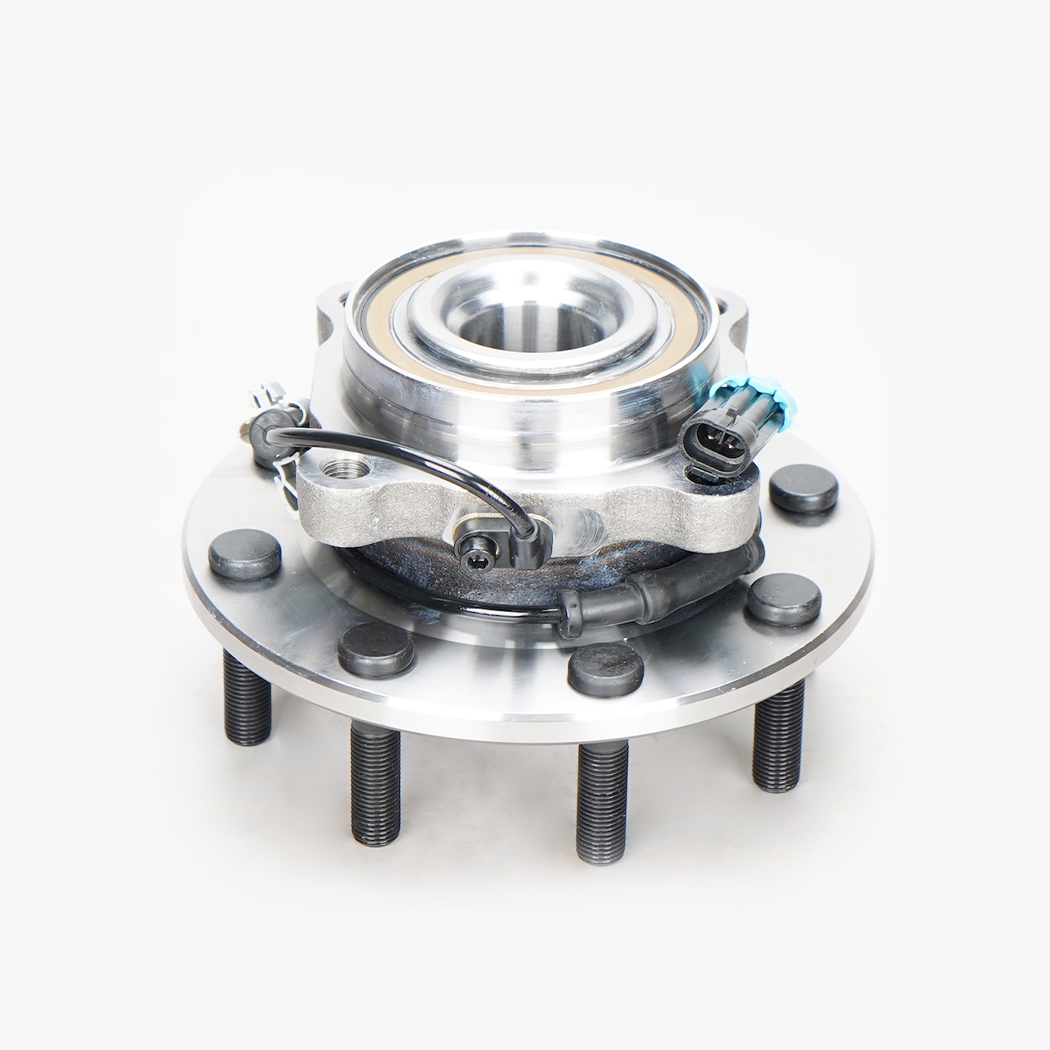

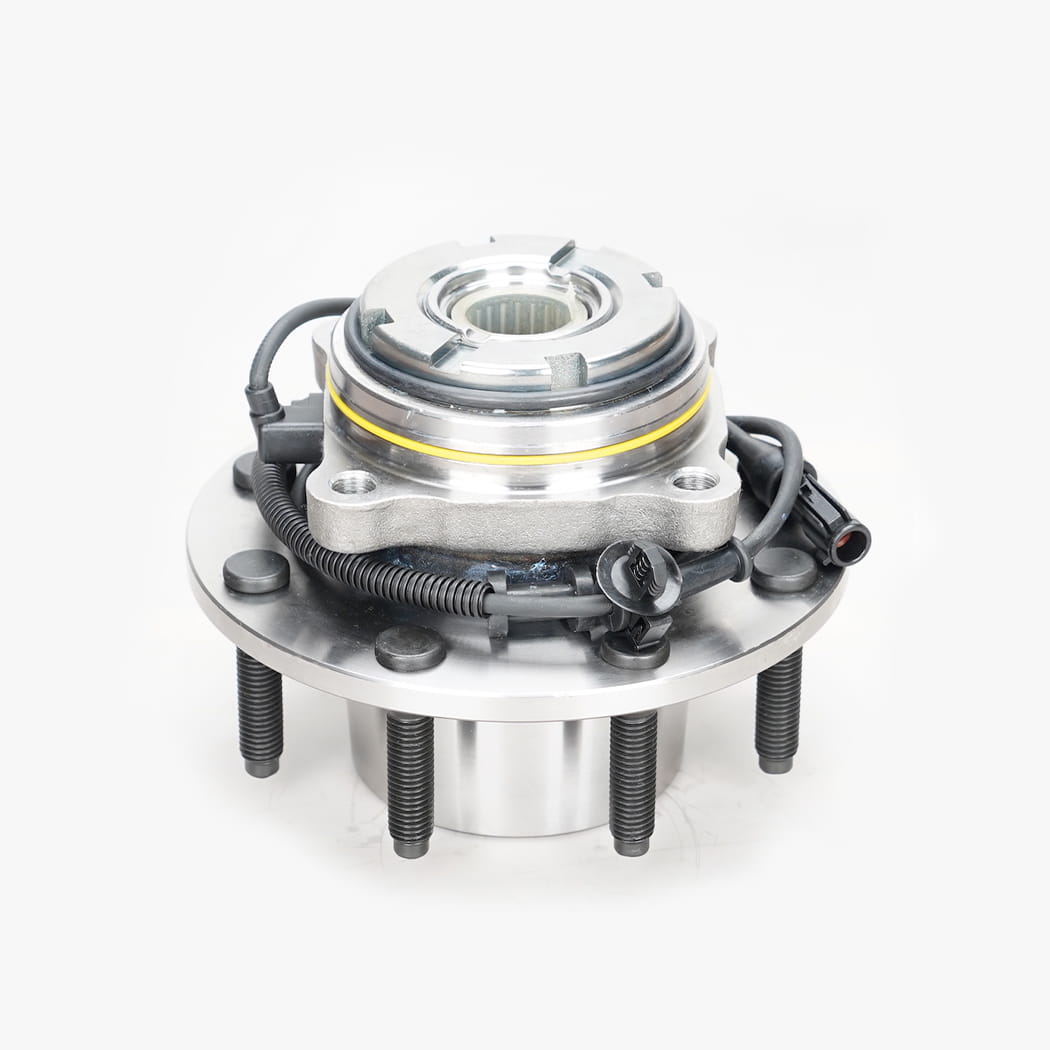

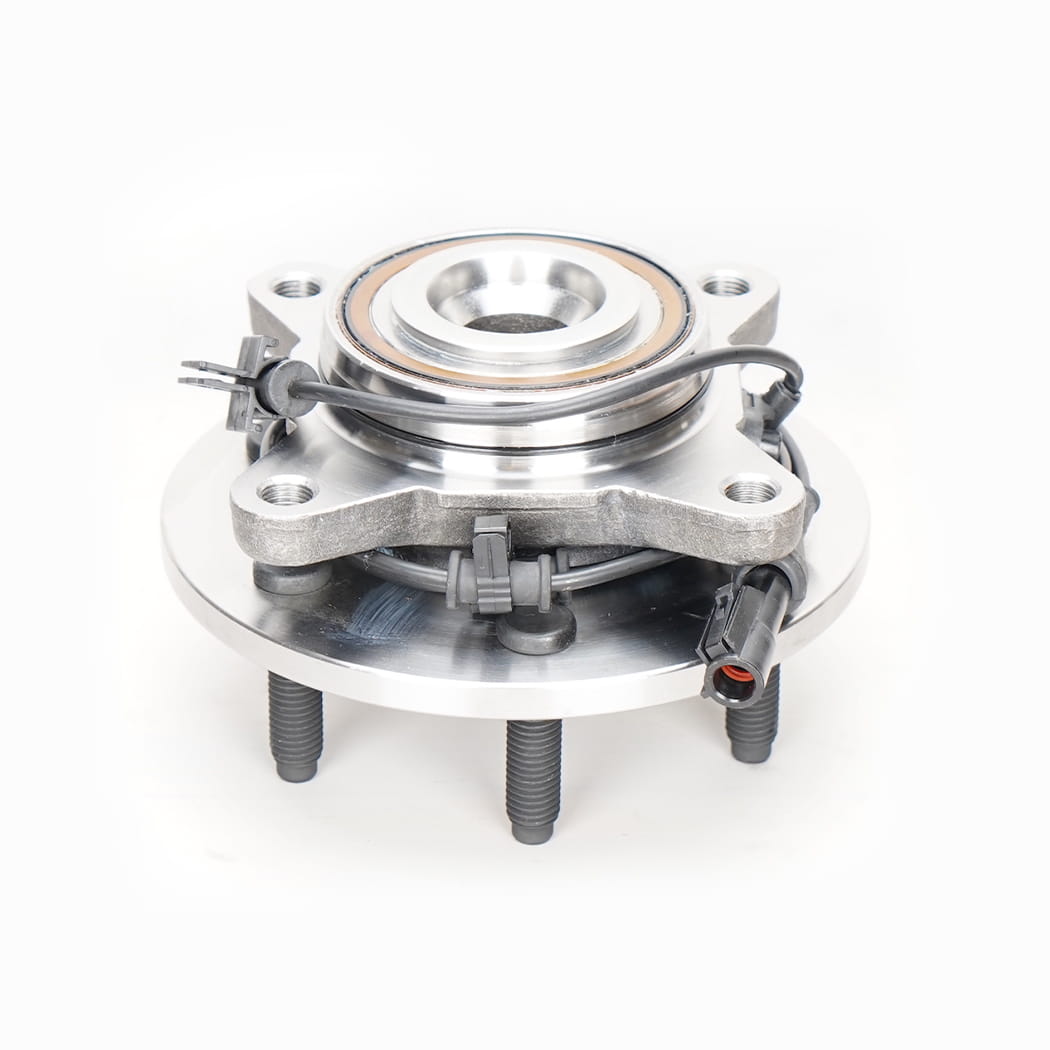

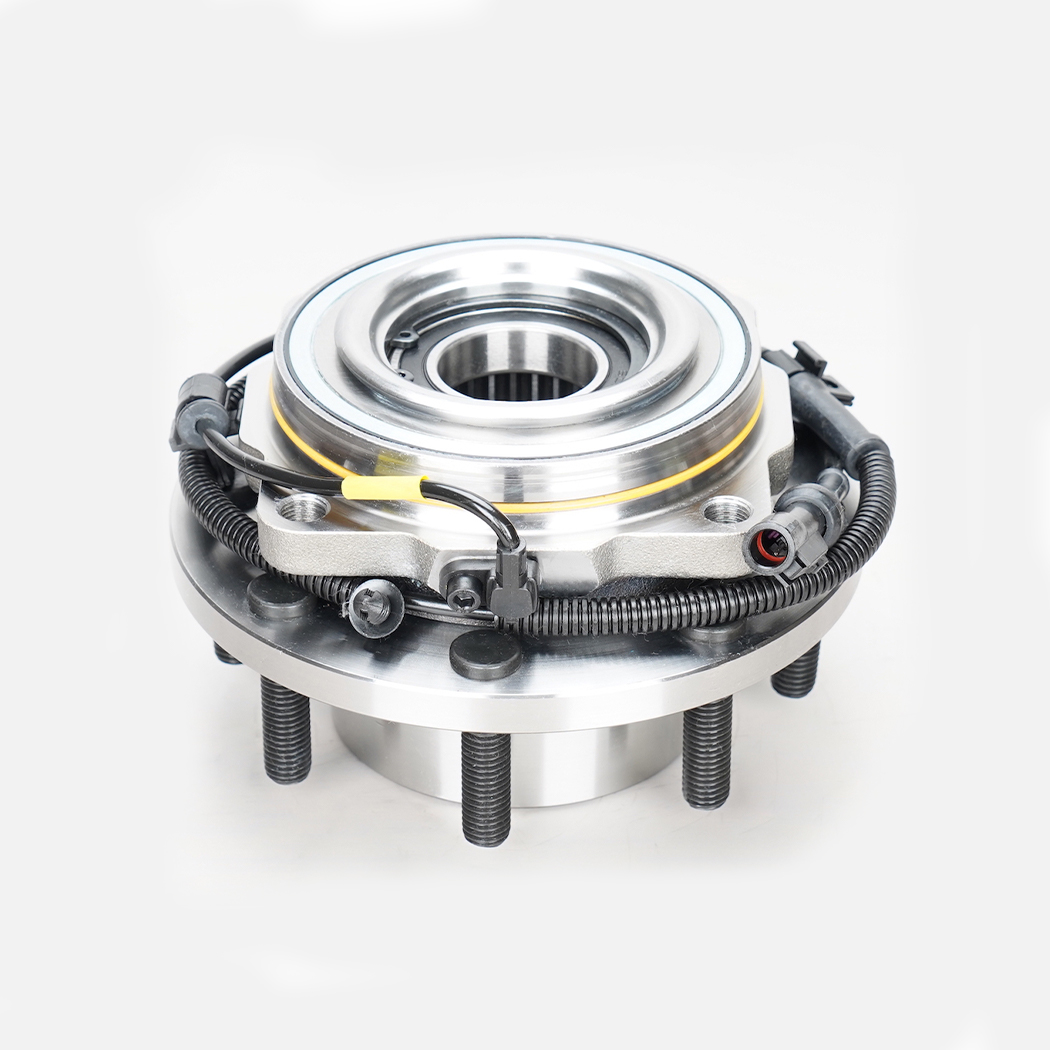

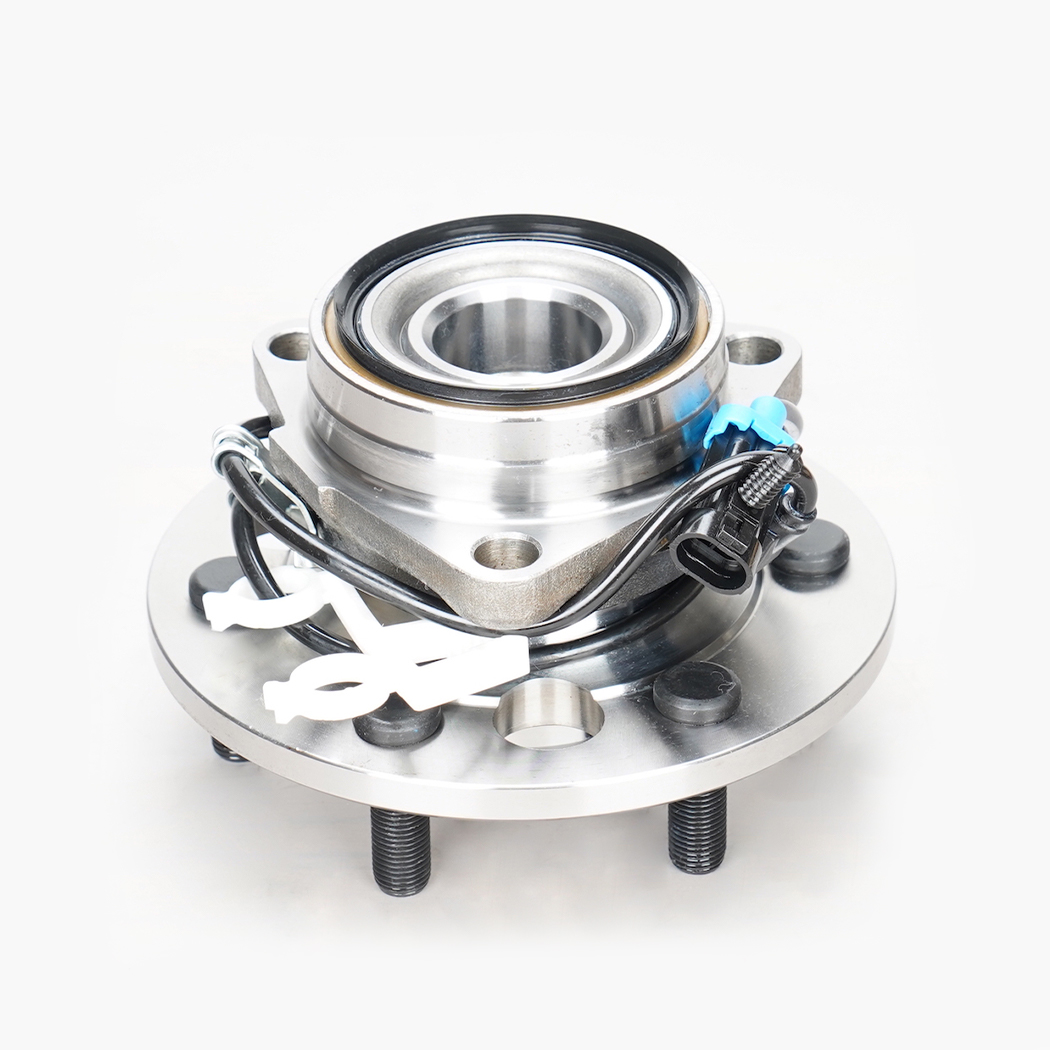

หน่วยแบริ่งฮับแบบบูรณาการ (ตลับลูกปืน): การออกแบบที่ทันสมัยที่สุด เหล่านี้เป็นหน่วยปิดผนึกที่มีเชื้อชาติแบริ่งองค์ประกอบกลิ้งและบ่อยครั้งที่หน้าแปลนฮับและเซ็นเซอร์ ABS พวกเขาได้รับการออกแบบมาเพื่อการทดแทนได้ง่ายเป็นหน่วยเดียว
แบริ่งลูกกลิ้งเรียวที่ให้บริการได้: พบได้ในยานพาหนะรุ่นเก่าระบบเหล่านี้ใช้ตลับลูกปืนลูกกลิ้งเรียวสองตัวแยกกัน (ด้านในและภายนอก) ที่ต้องมีการตรวจสอบเป็นระยะการทำความสะอาดการทำความสะอาดไขมันและการปรับแบริ่งล่วงหน้า

ปัญหาและอาการทั่วไป
เนื่องจากความเครียดอย่างต่อเนื่องและแรงที่พวกเขาต้องทนการประกอบฮับด้านหลังมีความไวต่อการสึกหรอและความล้มเหลว ปัญหาทั่วไป ได้แก่ :
แบริ่งที่สวมใส่หรือเสียหาย: นี่เป็นปัญหาที่แพร่หลายที่สุด อาการรวมถึง:
เสียงคำรามฮัมเพลงหรือเสียงคำราม: มักจะเพิ่มขึ้นด้วยความเร็วและอาจเปลี่ยนแปลงได้เมื่อหมุน
การสั่นสะเทือน: รู้สึกผ่านพวงมาลัยหรือพื้นรถ
การคลายล้อ/การเล่น: เล่นมากเกินไปเมื่อโยกล้อในแนวนอนและแนวตั้ง
การสึกหรอของยางที่ไม่สม่ำเสมอ
ไฟส่องสว่างของ ABS: หากเซ็นเซอร์ ABS ในตัวได้รับความเสียหายหรือทำงานผิดปกติ
หน้าแปลนฮับงอหรือเสียหาย: สามารถเกิดขึ้นได้เนื่องจากผลกระทบ (เช่นการกดปุ่มหลุมบ่อ, ขอบถนน) ที่นำไปสู่การโยกเยกล้อและการสั่นสะเทือน
การกัดกร่อน: สามารถยึดส่วนประกอบทำให้การกำจัดยากและอาจส่งผลกระทบต่อการทำงานของเซ็นเซอร์
ความล้มเหลวของเซ็นเซอร์ ABS: สามารถนำไปสู่การส่องสว่างของไฟเตือน ABS และการทำงานผิดปกติของระบบควบคุม ABS/การลาก
กระดุมล้อที่ถูกถอดออก: จากแรงบิดน็อตที่ไม่เหมาะสมหรือการกำจัด/การติดตั้งล้อซ้ำ

การวินิจฉัยและทดแทน
การวินิจฉัยที่แม่นยำของชุดฮับด้านหลังที่ล้มเหลวเป็นสิ่งสำคัญ โดยทั่วไปจะเกี่ยวข้องกับ:
การทดสอบถนน: เพื่อฟังเสียงดัง (เสียงคำราม, ฮัมเพลง) และรู้สึกถึงการสั่นสะเทือน
การตรวจสอบด้วยภาพ: การตรวจสอบสัญญาณของความเสียหายการรั่วไหลหรือส่วนประกอบที่หลวม
ตรวจสอบการเล่นล้อ: แจ็คขึ้นรถและโยกล้อเพื่อตรวจสอบการเล่นที่มากเกินไป
ฟังด้วยหูฟัง: ระบุแหล่งที่มาของเสียงแบริ่ง
การสแกนเซ็นเซอร์ ABS: ใช้เครื่องสแกนวินิจฉัยเพื่อตรวจสอบรหัสข้อผิดพลาด ABS

การเปลี่ยนชุดฮับด้านหลังโดยเฉพาะอย่างยิ่งหน่วยรวมมักจะตรงไปตรงมา แต่ต้องใช้เครื่องมือเฉพาะและการยึดมั่นในข้อกำหนดแรงบิดของผู้ผลิต ขั้นตอนสำคัญโดยทั่วไปรวมถึง:
การยกและการรักษาความปลอดภัยยานพาหนะ: การใช้แจ็คยืนเพื่อความปลอดภัย
การถอดส่วนประกอบล้อและเบรก: คาลิปเปอร์, โรเตอร์/ดรัม
ตัดการเชื่อมต่อสายเซ็นเซอร์ ABS: ถ้ามี
การถอดน็อตเพลา: สำหรับเพลาขับ
การคลายชุดฮับ: จากแขนนิ้ว/ต่อท้าย
การติดตั้งชุดประกอบฮับใหม่: สร้างความมั่นใจว่าการจัดตำแหน่งที่เหมาะสมและการบิดตัวยึดทั้งหมดตามข้อกำหนด
เชื่อมต่อเซ็นเซอร์ ABS และเบรกประกอบใหม่อีกครั้ง
การลดยานพาหนะและน็อตดึงแรงบิด

การบำรุงรักษาและอายุยืน
ในขณะที่หน่วยแบกฮับที่ทันสมัยส่วนใหญ่ไม่ต้องบำรุงรักษา แต่การปฏิบัติบางอย่างสามารถนำไปสู่การยืนยาวของพวกเขา:
Torquing ล้อที่เหมาะสม: การรัดแน่นหรือน็อตลูบที่แน่นเกินไปสามารถเน้นฮับและแบริ่งได้ ใช้ประแจแรงบิดเสมอ
หลีกเลี่ยงการใช้ยานพาหนะมากเกินไป: เกินความจุน้ำหนักของยานพาหนะทำให้เกิดความเครียดที่ไม่เหมาะสมกับส่วนประกอบช่วงล่างทั้งหมดรวมถึงชุดประกอบฮับ
ปัญหาที่อยู่ทันที: การเพิกเฉยต่อสัญญาณเริ่มต้นของความล้มเหลวของแบริ่งอาจนำไปสู่ความล้มเหลวของหายนะซึ่งอาจทำให้เกิดการแยกล้อหรือการสูญเสียการควบคุม
การตรวจสอบเป็นประจำ: ในระหว่างการหมุนยางหรือบริการเบรกการตรวจสอบอย่างรวดเร็วของพื้นที่ฮับสำหรับการเล่นที่ผิดปกติหรือเสียงรบกวนสามารถจับปัญหาได้เร็ว
ชิ้นส่วนทดแทนที่มีคุณภาพ: เมื่อจำเป็นต้องเปลี่ยนการลงทุนใน OEM คุณภาพสูงหรือชิ้นส่วนหลังการขายที่มีชื่อเสียงเป็นสิ่งสำคัญสำหรับความน่าเชื่อถือและอายุยืน

โดยสรุปการประกอบฮับด้านหลังเป็นส่วนประกอบที่สำคัญ แต่มักจะ understated การออกแบบที่ซับซ้อนช่วยให้มั่นใจได้ว่าการหมุนล้อที่ราบรื่นรองรับน้ำหนักของยานพาหนะและมีส่วนสำคัญในการขับเคลื่อนความปลอดภัยและประสิทธิภาพ การทำความเข้าใจการทำงานของมันการตระหนักถึงอาการของความล้มเหลวและการปฏิบัติตามขั้นตอนการบำรุงรักษาและการเปลี่ยนที่เหมาะสมเป็นสิ่งสำคัญยิ่งสำหรับการรักษาความสมบูรณ์ของยานพาหนะและทำให้มั่นใจได้ว่าประสบการณ์การขับขี่ที่ปลอดภัยและสะดวกสบาย
